[소방기계시설] 포소화설비 · 물분무소화설비 · 연결송수관설비

📌 포소화설비

• 물에 포소화약제를 혼합하여 발생시킨 포(泡)를 방출하여 가연성 액체 화재(유류화재 등)를 주로 소화하는 설비로, 질식작용·냉각작용·유증기 차단작용을 통해 화재를 진압한다.
• 유류화재에 매우 효과적이며, 재발화 방지 능력 우수하다.
• 일반 화재에는 효율이 낮으며, 약제 보관 및 유지관리능력이 필요하다.

📌 포헤드

• 포 소화설비에서 혼합된 포용액을 발포시켜 화재 지점으로 방출하는 장치로, 주로 천장 또는 반자에 설치할 경우 헤드 1개가 방호해야 할 바닥면적은 9m²이다.
• 압축공기포소화설비의 분사헤드는 천장 또는 반자에 설치하되 방호대상물에 따라 측벽에 설치할 수 있으며 유류탱크 주위에는 바닥면적 13.9m²마다 1개 이상, 특수가연물 저장소에는 바닥면적 9.3m²마다 1개 이상으로 당해 방호대상물의 화재를 유효하게 소화할 수 있도록 한다.

📌 포소화설비 송수구

• 구경 65mm의 쌍구형으로 할 것
• 하나의 층의 바닥면적이 3,000m²를 넘을 때마다 1개 이상을 설치할 것(5개를 넘을 경우에는 5개로 한다.)
• 지면으로부터 높이가 0.5m ~ 1m 의 위치에 설치할 것

📌 포소화설비 소방용 합성수지배관

• 배관을 지하에 매설하는 경우
• 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우
• 천장과 반자를 불연재료 또는 준불연재료로 설치하고 그 내부에 습식으로 배관을 설치하는 경우

📌 포소화약제의 혼합장치

구분	개요	작동 원리	장점	단점	적용 장소
펌프 프로포셔너 방식	펌프를 이용하여 포소화약제를 정량으로 혼합하는 방식	소화펌프 토출측에서 별도의 포펌프가 포원액을 흡입·주입하여 혼합비를 유지	혼합비 정확도 높음 유량·압력 변화에 영향 적음 대용량 설비에 적합	설비 구조 복잡 설치비·유지관리비 증가	대규모 유류 저장소 정유시설 항공기 격납고
프레져 프로포셔너 방식	포원액 탱크를 가압하여 혼합하는 방식	물 라인의 압력을 이용해 포원액 저장탱크를 가압하고, 차압으로 포원액을 혼합	구조 비교적 단순 별도 포펌프 불필요	혼합비 오차 발생 가능 압력 변동에 민감	중·소규모 포소화설비 일반 위험물 시설
라인 프로포셔너 방식	배관 내 장치로 포원액을 흡입 혼합하는 방식	벤츄리 효과를 이용하여 배관 내에서 포원액을 직접 흡입·혼합	구조 간단 설치 공간 작음 비용 저렴	유량 범위 제한 압력손실 큼 혼합비 정확도 낮음	소규모 시설 이동식 소화설비
프레져사이드 프로포셔너 방식	수원 압력 측에서 포원액을 혼합하는 방식	펌프 흡입측(압력 측)에 압입용 펌프를 설치하여 포원액을 혼합	펌프 토출 압력 감소 적음 비교적 안정적 혼합	펌프 흡입 조건 관리 필요 설계 부적절 시 캐비테이션 위험	고정식 포소화설비 중간 규모 시설
압축공기포 믹싱챔버 방식	압축공기와 포용액을 혼합하여 포를 생성하는 방식	물·포원액 혼합 후 압축공기를 믹싱챔버에서 주입하여 미세하고 균일한 포 생성	포 품질 우수 소화효과 뛰어남 수손 피해 감소	설비 고가 구조 복잡 운용 기술 필요	터널 지하주차장 대형 건축물

📌 물분무소화설비

• 물을 미세한 물방울 형태로 분사하여 냉각·질식·복사열 차단 효과로 화재를 소화하는 설비
• 펌프 흡입측 배관은 공기고임의 생기지 않는 구조로 하고 여과장치를 설치한다. 수조가 펌프보다 낮게 설치된 경우에는 각 펌프마다 수조로부터 펌프 흡입측 배관을 별도로 설치한다.
• 연결송수관설비의 배관과 겸용할 경우 방수구로 연결되는 배관의 구경은 100mm 이상으로 한다.

📌 물분무헤드 종류

구분	설명
충돌형	유수와 유수의 충돌에 의해 미세한 물방울을 만드는 물분무헤드
분사형	소구경의 오리피스로부터 고압으로 분사하여 미세한 물방울을 만드는 물분무헤드
선회류형	선회류에 의해확산 방출하여 미세한 물방울을 만드는 물분무헤드
디플렉터형	수류를 살수판에 충돌하여 미세한 물방울을 만드는 물분무헤드
슬리트형	수류를 슬리트에 의해 방추랗여 수막상의 분무를 만드는 불문무헤드

📌 물분무헤드 수원의 저수량 설치 기준

구분	토출량
컨베이어밸트, 절연유 봉입 변압기, 특수가연물 (최소 50m²)	10L/min · m²
케이블 트레이, 케이블 덕트	12L/min · m²
차고, 주차장 (최소 50m²)	20L/min · m²

📌 물분무헤드 설치 제외 장소

• 물과 심하게 반응하는 물질 취급장소
• 고온물질 취급장소
• 표면온도 260°C 이상인 장소

📌 물 분무헤드의 이격거리

전압	거리
~ 66kV	70cm 이상
66 ~ 77kV	80cm 이상
77 ~ 110kV	110cm 이상
110 ~ 154kV	150cm 이상
154 ~ 181kV	180cm 이상
181 ~ 220kV	210cm 이상
220 ~ 275kV	260cm 이상

📌 연결송수관설비

• 소방차에서 소화수를 건축물 내부로 공급하여 소방대가 신속하게 화재를 진압할 수 있도록 하는 설비

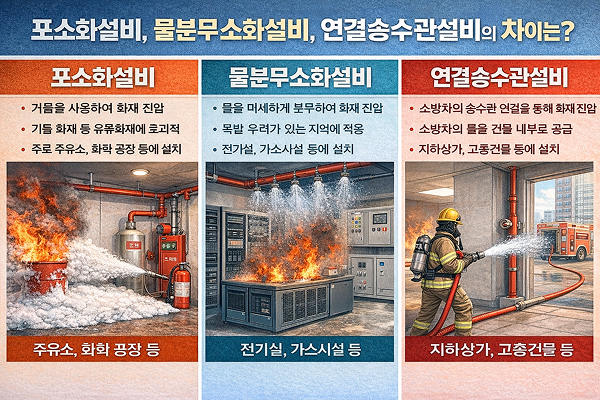

📌 포소화설비 · 물분무소화설비 · 연결송수관설비 비교

• 방수압 0.35MPa 이상, 방수량 75 L/min 이상 (포워터 스프링클러 헤드)

구분	포소화설비	물분무소화설비	연결송수관설비
소화 원리	질식소화 · 냉각소화	냉각소화 · 질식소화	소방대 송수 보조
소화 약제	포	물(미세 분무)	물
방수 형태	포 방출	미세 물 분무	소방대 호스 방수
주요 효과	유류 화재 차단	복사열 감소, 산소 차단	고층·지하 급수
주 설치 대상	유류 저장소, 주차장	변압기실, 위험물 시설	고층·대형 건축물
작동 방식	자동·수동	자동	수동
사용 목적	유류 화재 진압	화염 억제·연소 확산 방지	소방대 지원
사용 주체	설비 자동 작동	설비 자동 작동	소방대
초기 진압	적합	적합	부적합
본격 진압	적합	보조적 역할	주 역할

📌 기울기

구분	설명
1/50	물분무소화설비의 배수설비
1/100	연결살수설비의 수평주행배관
1/250	습식/부압식 설비 외 설비의 가지배관
1/500	습식/부압식 설비 외 설비의 수평주행배관
1/1000	연소방지설비의 수평주행배관 (구경: 100mm 이상)

📌 소화펌프의 성능시험 방법 및 배관

• 펌프의 성능은 체절운전시 정격토출압력의 140%를 초과하지 않도록 한다.
• 정격토출량의 150%로 운전시 정격토출압력의 65% 이상이어야 한다.
• 성능시험배관은 펌프의 토출측에 설치된 개폐밸브이전에서 분기할 것이다.
• 유량측정장치는 펌프 정격토출랴의 175%이상 측정할 수 있는 성능이어야 한다.
